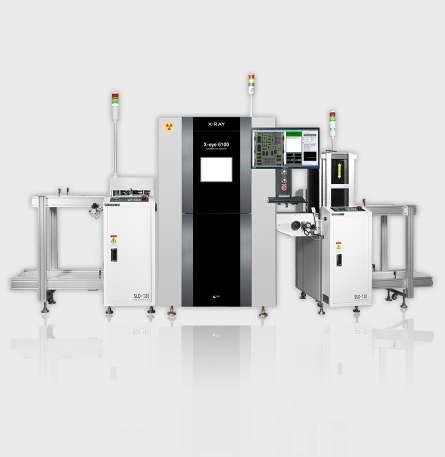

Dòng sản phẩm X-eye 6200
Thiết bị tự động kiểm tra In-line các lỗi mối hàn PCBA và các linh kiện ẩn khác.
Với tốc độ kiểm tra 0,5 giây/FOV, hệ thống cho phép phân loại đạt/không đạt một cách nhanh chóng. Phần mềm được tích hợp giúp người dùng dễ dàng thiết lập vùng kiểm tra mong muốn.
Thiết bị hiện đang được ứng dụng rộng rãi trong nhiều dây chuyền sản xuất, kết hợp cùng thiết bị sản xuất khác để thực hiện kiểm tra X-ray hiệu quả.
Ứng dụng & đặc tính chính:
-
Hệ thống kiểm tra 2D In-line tốc độ cao
-
Phát hiện đa dạng lỗi trên BGA, Chip, QFN, QFP…
-
Kiểm tra lỗi dây dẫn (ngắn mạch, cong vênh, thiếu gắn, gắn sai, v.v.)
| General Product Features | |
|---|---|
| X-ray Tube | 160㎸ / 500㎂ (Option 130㎸ / 300㎂) |
| Min Resolution | 0.8 ~ 15㎛ |
| Table Size | Max 330 x 250mm, Min 50 x 50mm |
| Detector | 5 inch FPXD |
| 검사 대상 | GA, Chip, QFN, QFP, Wire Bonding |
| 검사 항목 | BGA : Short, Bridging, Void Chip : Manhattan, Miss align, Short Wire Bonding: Sweep, Broken, Double Bonding, Missing |
| Dimension | 1,460(W) x 1,640(D) x 1,780(H)mm / 2,500kg |

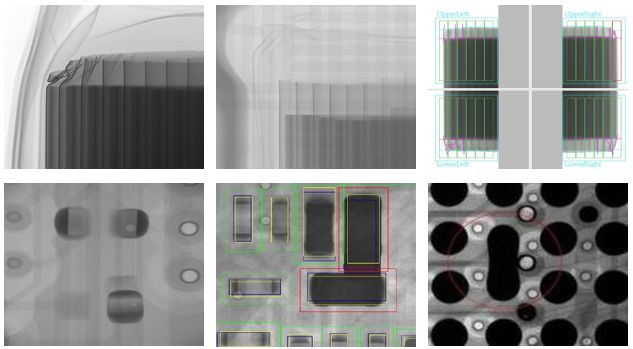

X-ray Image
