VTM-32, 25(For Uplight Microscope)

VTM-32, VTM-25 (Dành cho Kính Hiển Vi Chiếu Sáng Từ Trên – Uplight Microscope)

VTM-32 và VTM-25 là các bộ gá ngang (horizontal jigs) dùng cho kính hiển vi chiếu sáng từ trên (Uplight microscopes), là thiết bị phụ trợ được sử dụng trong quá trình phân tích mẫu dưới kính hiển vi sau khi đã thực hiện các thao tác mài mòn và đánh bóng.

Thiết bị này có chức năng bù cho sự méo ảnh do chồng lấp (superposition distortion) gây ra bởi sự khác biệt chiều ngang giữa bề mặt phân tích và bề mặt đối diện.

• Hiện tượng méo ảnh do lệch nét này không xảy ra khi quan sát bằng kính hiển vi đảo ngược (Inverted microscope).

• Tuy nhiên, nó có thể xảy ra khi quan sát bằng kính hiển vi chiếu sáng từ trên (Uplight microscope).

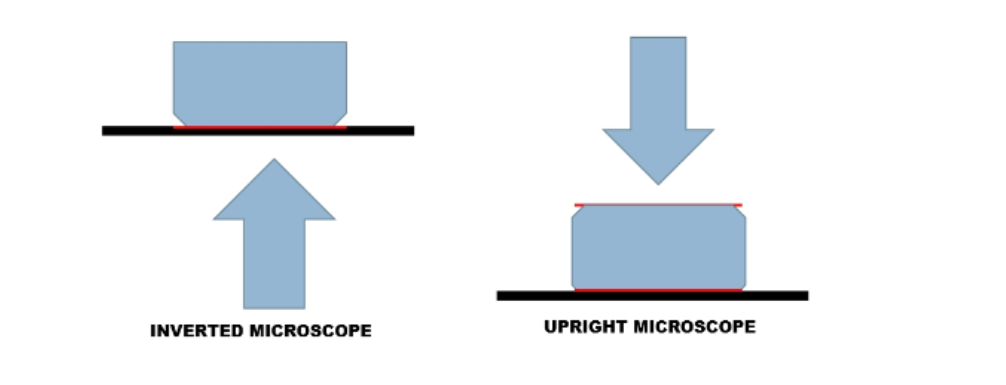

(Xem hình minh họa bên dưới)

Các triệu chứng méo ảnh lấy nét được mô tả thường rõ ràng khi quan sát ở độ phóng đại cao. Đôi khi, hiện tượng mất nét do bề mặt bị cong vênh gây ra bởi sai sót trong quá trình mài mòn bề mặt phân tích có thể bị nhầm lẫn với triệu chứng méo ảnh lấy nét do vấn đề chiều ngang ở đáy mẫu.

Có hai loại jig là VTM-32 và VTM-25, tương ứng với khuôn có kích thước đường kính Ø32 và Ø25 để sử dụng phù hợp.

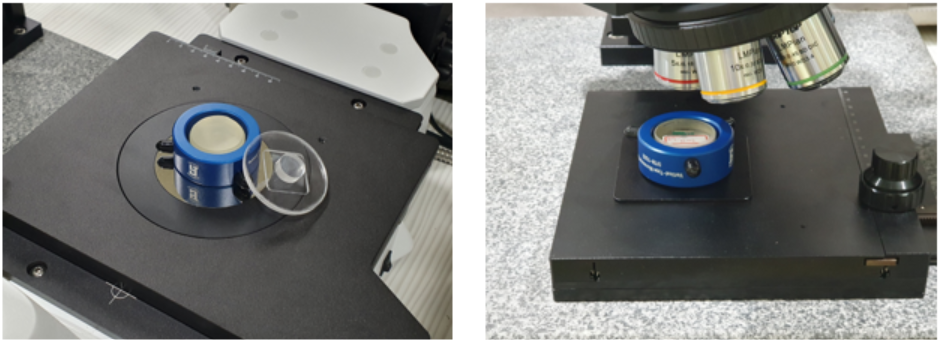

Hình ảnh sử dụng kính hiển vi thực tế
