STM7 Series

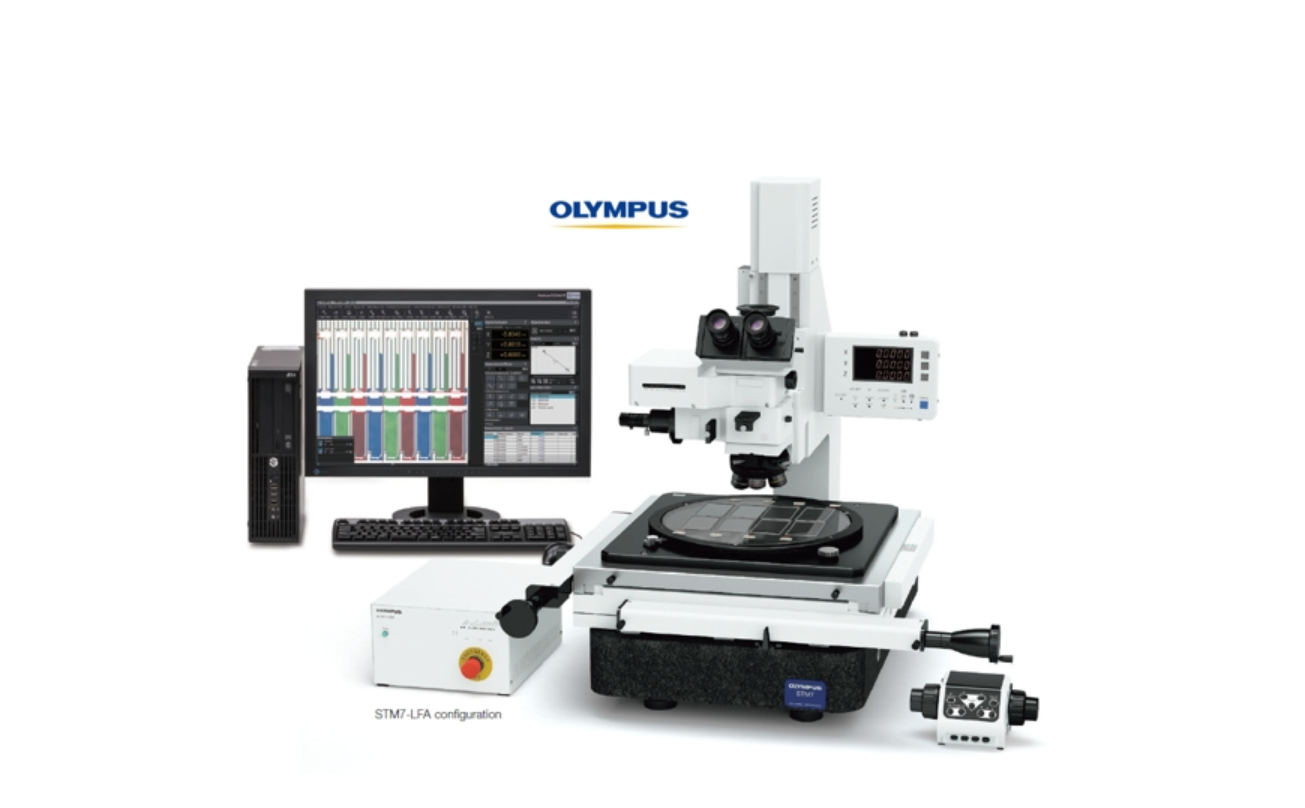

Kính Hiển Vi Đo Lường Olympus STM7

STM7 là dòng kính hiển vi đo lường chính xác cao của Olympus, cho phép đo theo trục X, Y, và Z đối với các linh kiện điện tử, bộ phận cơ khí chính xác, và các chi tiết gia công kim loại – với nhiều lựa chọn tùy chỉnh linh hoạt.

Đặc điểm nổi bật:

• Thiết kế tiết kiệm không gian, tích hợp các bàn soi chính xác cao phù hợp với nhiều nhu cầu sử dụng

• Độ chính xác đo lường cao, hoạt động bền bỉ và ổn định

• Thiết kế ưu tiên dễ sử dụng, thân thiện với người vận hành

• Trang bị thiết bị lấy nét tự động với độ lặp lại cao nhất trong phân khúc

• Hỗ trợ nhiều phụ kiện và hệ thống bổ sung để mở rộng chức năng đo lường và quan sát

• Sử dụng được với ống kính độ phóng đại thấp, thích hợp cho cả mẫu vật lớn và chi tiết tinh xảo

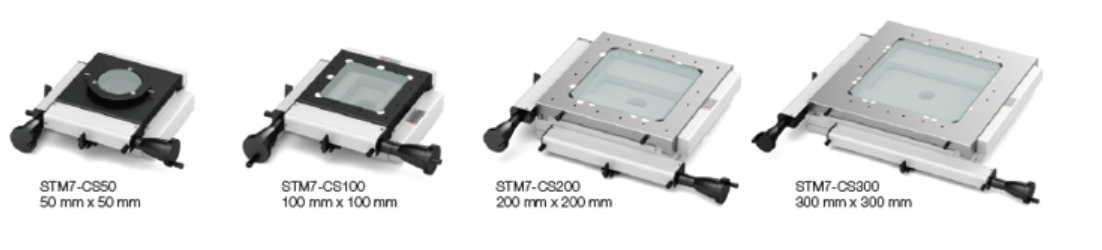

Tùy chọn bàn soi (Stage):

Có 4 loại bàn soi với hành trình vuông khác nhau để phù hợp với kích thước mẫu đa dạng:

➡️ Phù hợp từ mẫu vật nhỏ đến mẫu kích thước lớn, giúp linh hoạt trong nhiều ứng dụng đo lường công nghiệp.

STM7 – Kết Hợp Linh Hoạt Giữa Ống Kính Quang Luyện Kim và Ống Kính Đo Lường

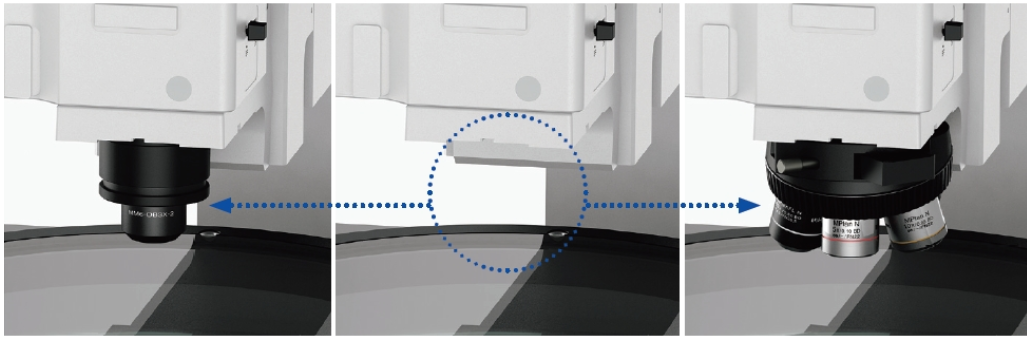

Kính hiển vi STM7 có thể sử dụng ống kính quang luyện kim (metallurgical objective) và ống kính đo lường (measuring objective) bằng cách thay đổi mâm xoay (revolving nosepiece) kết hợp với bộ chuyển đổi ống kính đo (measuring objective adapter).

Điều này mang lại:

• Khả năng kết hợp cả quang học luyện kim và quang học đo lường trong cùng một thiết bị

• Giải pháp đa chức năng, đáp ứng nhiều nhu cầu sử dụng:

  ✔️ Đo diện tích lớn hoặc vùng rất nhỏ
  ✔️ Đo kích thước chênh lệch độ cao (độ dày, độ sâu…)
  ✔️ Hỗ trợ người dùng lựa chọn phương pháp quan sát tối ưu cho từng loại mẫu

👉 STM7 là giải pháp linh hoạt, phù hợp cả trong quan sát vật liệu lẫn đo lường chính xác, đáp ứng đa dạng yêu cầu trong sản xuất, nghiên cứu và kiểm tra chất lượng.

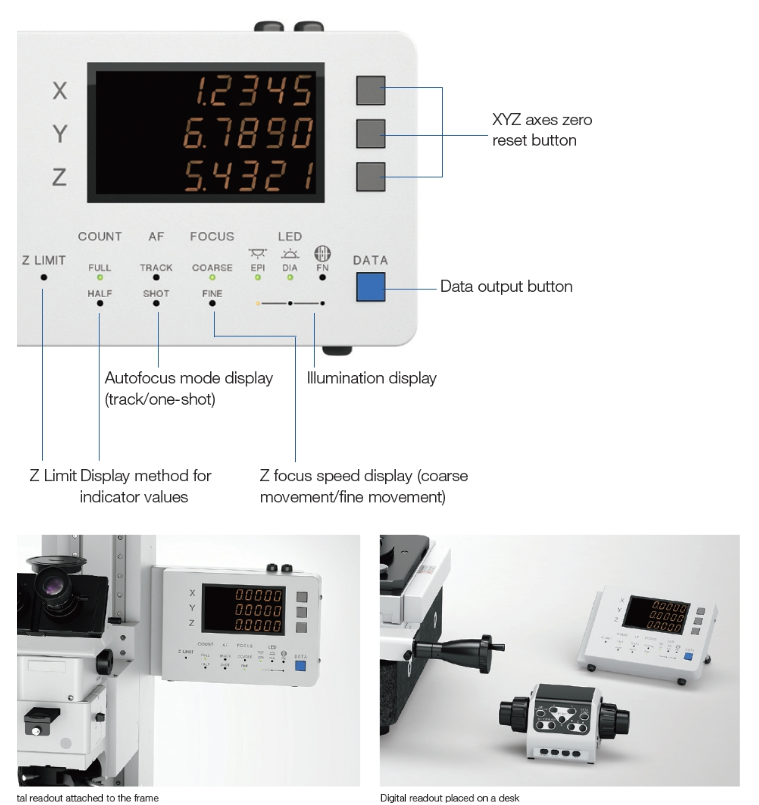

Đặt Bộ Đếm (Counter) Ở Vị Trí Quan Sát Lý Tưởng

Để tăng sự thuận tiện cho người vận hành, bộ đếm có thể được gắn trực tiếp vào thân kính hiển vi ở tầm mắt, giúp quan sát thông số đo lường dễ dàng mà không cần di chuyển nhiều.

Ngoài ra, nếu cần, bộ đếm cũng có thể được lắp đặt ở vị trí tùy ý theo sở thích và thói quen làm việc của người sử dụng.

➡️ Thiết kế linh hoạt giúp tối ưu hóa thao tác làm việc và giảm mệt mỏi cho kỹ thuật viên, đặc biệt trong các quy trình đo lường kéo dài.

Các Mẫu Có Điều Chỉnh Tiêu Cự Trục Z Bằng Động Cơ

Việc sử dụng bộ điều chỉnh tiêu cự trục Z tự động (motorized) giúp:

• Tăng độ tiện lợi khi vận hành

• Giảm mỏi tay và thao tác lặp lại trong các phép đo chiều cao hoặc lấy nét

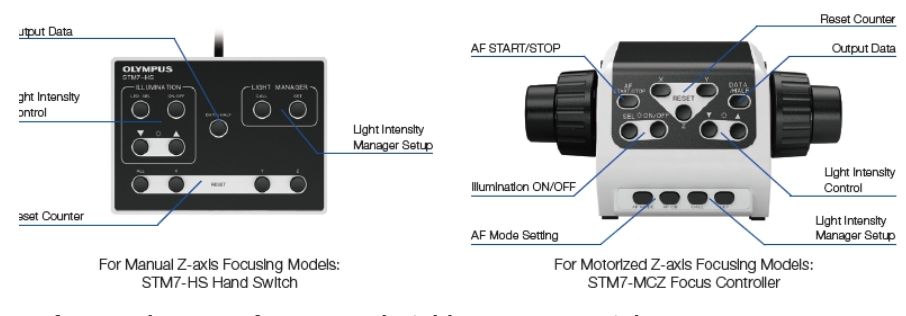

Trải nghiệm điều khiển mượt mà:

• Núm điều chỉnh đồng trục (cho chuyển động thô và tinh) mang lại cảm giác tương tự như khi điều khiển thủ công, giúp người dùng dễ dàng làm quen

• Có thể trang bị thêm bộ lấy nét tự động (autofocus) để tăng tốc độ và độ chính xác khi lấy nét mẫu

👉 Phù hợp với các ứng dụng đo lường chính xác cao, quy trình kiểm tra lặp lại nhiều lần, hoặc khi cần thao tác trên nhiều mẫu vật với độ cao khác nhau.

Lợi Thế Autofocus – Đo Chiều Cao Nhanh và Chính Xác

Khi sử dụng bộ lấy nét tự động (autofocus), giá trị đo thu được vẫn đảm bảo độ chính xác cao, không phụ thuộc vào người vận hành.

Chế độ TRACK – Lấy nét liên tục, đo chiều cao hiệu quả

• Ở chế độ TRACK, hình ảnh luôn được tự động giữ ở trạng thái lấy nét, kể cả khi bạn di chuyển bàn soi → giúp đo chiều cao nhanh hơn và chính xác hơn

• Với chế độ này, không cần thao tác lấy nét thủ công trong quá trình đo XY, tăng đáng kể hiệu quả làm việc

Hai chế độ autofocus thông minh:

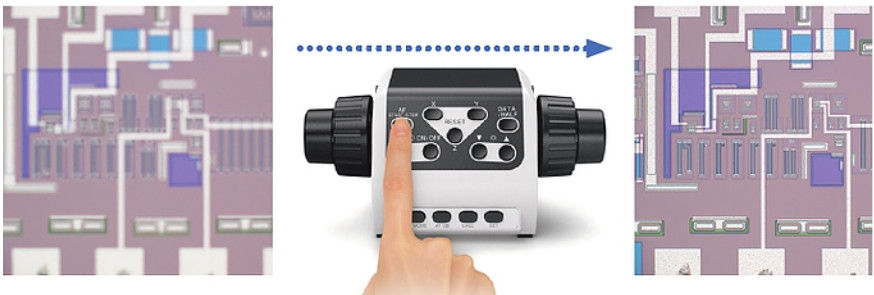

• 🔹 [One-Shot Mode]
  ➤ Tự động lấy nét tức thì từ trạng thái lấy nét sơ bộ → đưa điểm giữa của trường nhìn về trạng thái nét chính xác

• 🔹 [Track Mode]
  ➤ Tự động theo dõi bề mặt mẫu (cả đỉnh và đáy) khi bạn di chuyển bàn soi
  ➤ Giữ hình ảnh luôn rõ nét liên tục mà không cần rời tay khỏi tay cầm X/Y
  ➤ Tối ưu cho đo trục Z và quan sát nhanh trên các bề mặt gồ ghề

✅ Tính năng Autofocus giúp đơn giản hóa quy trình, giảm sai số do người dùng, và tăng tốc độ thao tác trong các phép đo chiều cao và bề mặt 3D

Tự Động Lấy Nét Theo Ống Kính

Lấy Nét và Đo Lường Nhanh Chóng, Chính Xác – Không Phụ Thuộc Vào Kỹ Năng Người Dùng

Olympus đã phát triển một bộ lấy nét tự động chuyên dụng dành riêng cho dòng kính hiển vi STM7, giúp:

• Đảm bảo độ tái lập (reproducibility) xuất sắc

• Lấy nét nhanh và ổn định

• Thực hiện các phép đo chiều cao chính xác cao trong thời gian ngắn

✅ Nhờ đó, người dùng có thể thực hiện các phép đo chính xác mà không phụ thuộc vào kinh nghiệm hoặc trình độ thao tác, giúp chuẩn hóa quy trình và giảm thiểu sai số chủ quan.
