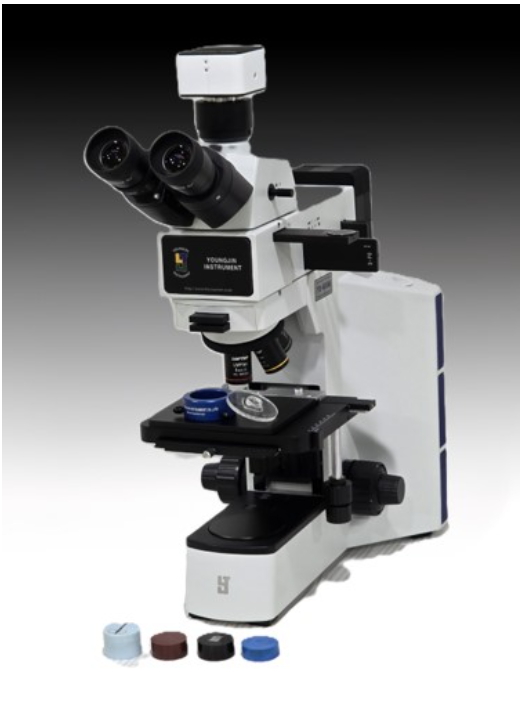

Kính Hiển Vi YB-400M – Dạng Chiếu Sáng Trên (Uplight Type)
Đặc điểm chính:
-
Khả năng quan sát đa dạng:
-
Trường sáng (Bright Field)
-
Trường tối (Dark Field)
-
Phân cực (Polarization)
-
Quan sát bằng ánh sáng nền (Back-light observation)
-
-
Chiếu sáng LED kép (trên và dưới):
-
Giúp tạo ra hình ảnh sáng hơn, rõ nét hơn.
-
Không cần thay đèn như halogen – tiết kiệm chi phí bảo trì.
-
Đảm bảo ánh sáng ổn định và đồng đều trong suốt quá trình quan sát.
-
Ưu điểm:
-
Tích hợp chiếu sáng từ cả phía trên và dưới, giúp linh hoạt trong quan sát các mẫu vật khác nhau.
-
Hỗ trợ cả truyền sáng và phản xạ ánh sáng, phù hợp với đa dạng mẫu vật và ứng dụng công nghiệp hoặc vật liệu.
-
Thiết kế thân thiện với người dùng, dễ vận hành và điều chỉnh.
| Độ phóng đại (Magnification) | Độ mở số (N.A – Numerical Aperture) | Khoảng làm việc (W.D – Working Distance) |
|---|---|---|
| 5X | 0.15 | 10.80 mm |
| 10X | 0.30 | 10.00 mm |
| 20X | 0.45 | 4.00 mm |
| 50X | 0.55 | 7.90 mm |
| 100X | 0.80 | 2.10 mm |
Thông số kỹ thuật kính hiển vi
| Hạng mục | Chi tiết |
|---|---|
| Hệ quang học | Hệ quang học vô cực hiệu chỉnh màu (Infinity Color Corrected System – CSIS) |
| Đầu quan sát | – Đầu song thị nghiêng 30°, điều chỉnh khoảng cách đồng tử: 54~75mm, điều chỉnh độ khúc xạ mắt trái ±5 – Đầu ba thị nghiêng 30°, chia sáng R:T = 100:0 hoặc 50:50 |
| Thị kính (Eyepiece) | – Thị kính phẳng góc rộng, tiêu cự cao PL 10X/22mm – Có thể kèm thước đo reticle – Thị kính lấy nét PL 10X/22mm – Thị kính PL 15X/16mm |
| Vật kính (Objective) | Vật kính plan achromatic LWD (Long Working Distance): 5X, 10X, 20X, 50X, 100X |
| Ổ vật kính (Nosepiece) | Ổ quay ngược 5 lỗ (Reversed Quintuple Nosepiece) |
| Chỉnh tiêu cự (Focus) | – Hệ thống lấy nét đồng trục (coaxial), có giới hạn trên và điều chỉnh lực căng – Phạm vi chỉnh thô: 28mm – Độ chính xác chỉnh tinh: 0.002mm – Bệ mẫu có thể nâng/hạ tùy theo mẫu cao đến 28mm hoặc 78mm tùy cấu hình |
| Bệ mẫu (Stage) | – Bệ cơ hai lớp điều chỉnh XY đồng trục – Kích thước: 175 x 145 mm – Phạm vi di chuyển: 76 x 42 mm – Bệ kim loại cho ánh sáng phản xạ, bệ kính cho ánh sáng truyền qua |
| Chiếu sáng phản xạ | – Điện áp đầu vào: 100V~240V AC, 50/60Hz – Đèn LED đơn 5W, ánh sáng ấm – Đèn Koehler có thiết bị điều chỉnh ánh sáng xiên, trường sáng và khẩu độ chỉnh tâm |
| Chiếu sáng truyền qua | – Điện áp đầu vào: 100V~240V AC, 50/60Hz – Đèn LED đơn 5W, ánh sáng ấm |
| Tụ quang (Condenser) | – Tụ quang achromatic swing-out N.A 0.9 (chỉ dùng cho khung truyền sáng) – Có khẩu độ điều chỉnh và chỉnh tâm được |
| Phụ kiện khác | – Bộ lọc màu: vàng, trung tính, IF550, LBD cho ánh sáng truyền qua – Bộ gắn camera kỹ thuật số: 1X, 0.67X, 0.5X, ống chụp ảnh 3.2X, C-mount, ngàm PK hoặc MD. Bộ lọc giao thoa cho ánh sáng phản xạ: Xanh ≤480 nm, Xanh lá 520–570 nm, Đỏ 630–750 nm, Bộ lọc cân bằng trắng. Thước đo vi sai chính xác cao, đơn vị chia: 0.01mm |

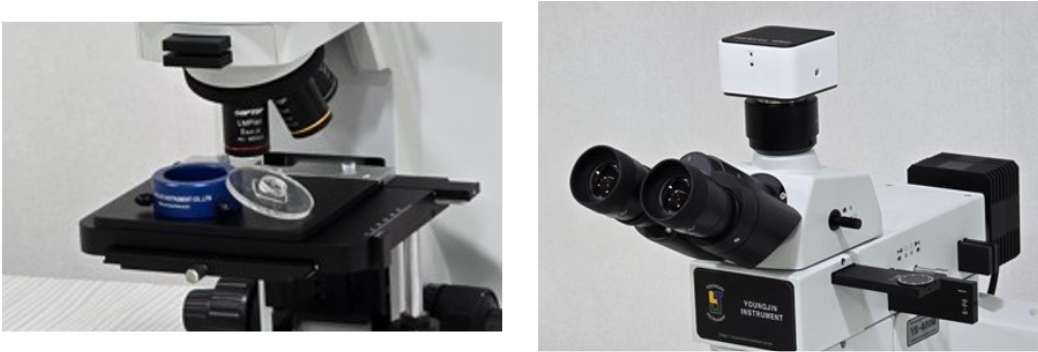

Hình ảnh
