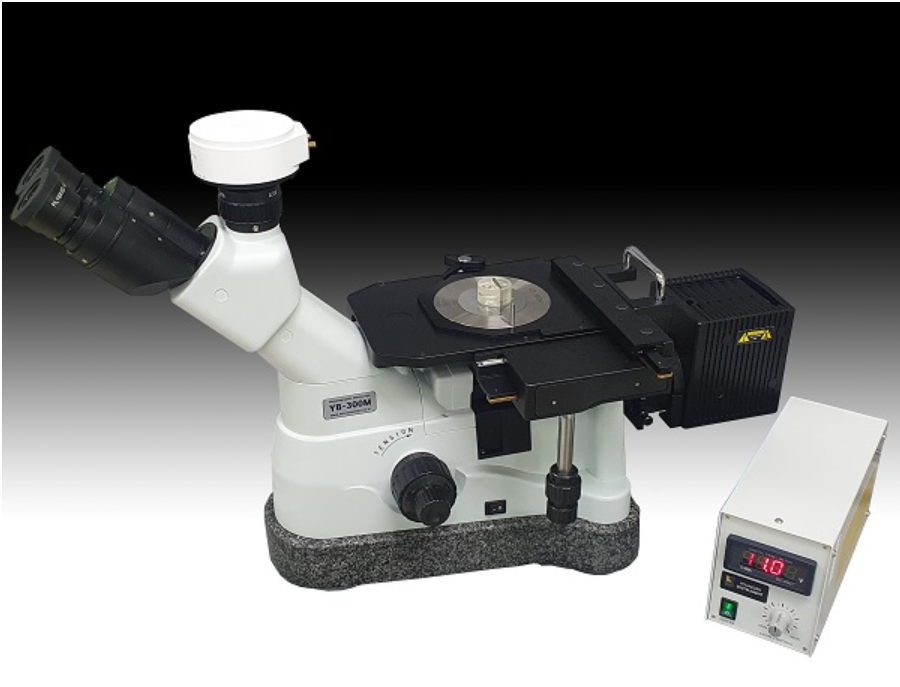

YB-300M – Kính Hiển Vi Đảo Ngược
Kính hiển vi đảo ngược YB-300M được trang bị hệ thống quang học hiệu suất cao, với thiết kế nhỏ gọn và nhẹ, thuận tiện cho việc di chuyển và lắp đặt. Thiết bị có khả năng ứng dụng linh hoạt trong các chế độ quan sát: phản xạ, truyền sáng và phân cực.
Sử dụng ống kính vật có hiệu chỉnh sắc sai (color correction) tiêu cự dài, đèn halogen 50W và bộ điều khiển ánh sáng ngoài giúp thao tác dễ dàng và trực quan.
Đặc biệt, YB-300M được sử dụng trong quan sát PSR trong lĩnh vực PCB (mạch in) nhờ vào bộ lọc phân cực cơ bản được tích hợp sẵn.
Đặc điểm nổi bật:
-
Hệ thống quang học hiệu suất cao
-
Đầu thị kính tiêu chuẩn với góc nghiêng 45 độ
-
Hệ thống xử lý chống tĩnh điện và chống bụi tối ưu, giảm thiểu hư hại mẫu vật
-
Bàn soi (stage) di chuyển linh hoạt, sử dụng mâm xoay 5 lỗ
-
Hỗ trợ quan sát đa dạng: phản xạ, truyền sáng và phân cực
-
Thị kính 10X
-
Ống kính vật độ phóng đại cao: 5X, 10X, 20X, 50X, 100X (tùy chọn)
-
Sử dụng đèn halogen 12V 50W
-
Bộ điều khiển chiếu sáng ngoài trực quan
-
Tăng độ bền và khả năng chống rung nhờ đế làm bằng đá granite
-
Thiết kế bền bỉ và thẩm mỹ cao
-
Tích hợp bộ phân cực cơ bản
-
Bàn soi có thể xoay mẫu vật, hỗ trợ quan sát linh hoạt
Bảng thông số vật kính
| Độ phóng đại | Khẩu độ số | Khoảng làm việc (mm) |
|---|---|---|
| 5X | 0.15 | 10.8 mm |
| 10X | 0.30 | 10.0 mm |
| 20X | 0.45 | 4.0 mm |
| 50X | 0.55 | 7.9 mm |
| 100X | 0.80 | 2.1 mm |
Thông Số Kỹ Thuật Chung
| Hạng mục | Chi tiết |
|---|---|
| Thị kính (Eyepiece) | PLAN PL10X / Trường nhìn 22mm |
| Ống kính vật (Objectives) | 5X, 10X, 20X, 50X, 100X – theo bảng thông số bên trên |
| Đầu kính (Head) | Đầu ba mắt hiệu suất cao (Three-eye head), nghiêng 45°, điều chỉnh khoảng cách mắt 54–75 mm, có vi chỉnh XY |
| Mâm xoay (Revolver) | Mâm xoay 5 vị trí lắp ống kính vật |
| Lấy nét (Focus System) | Hệ thống lấy nét (chi tiết không ghi rõ) |
| Bàn soi (Stage Plate) | Mâm tròn xoay 360° (Ø110 mm) |
| Dịch chuyển XY | Bàn soi có thể di chuyển theo trục X,Y |
| Chiếu sáng (Light) | Đèn phản xạ có khẩu độ sáng và khẩu độ trường nhìn |
| Nguồn điện | 90–240V; Đèn Halogen 12V 50W, có thể điều chỉnh độ sáng |
| Bộ phân cực (Polarized Device) | Gồm Polarizer và Analyser |
| Bộ lọc màu (Filters) | Màu xanh lá (Green Ø32), xanh dương (Blue Ø32), trung tính (Neutral Ø32) |
| C-Mount | 0.5x C-Mount |
