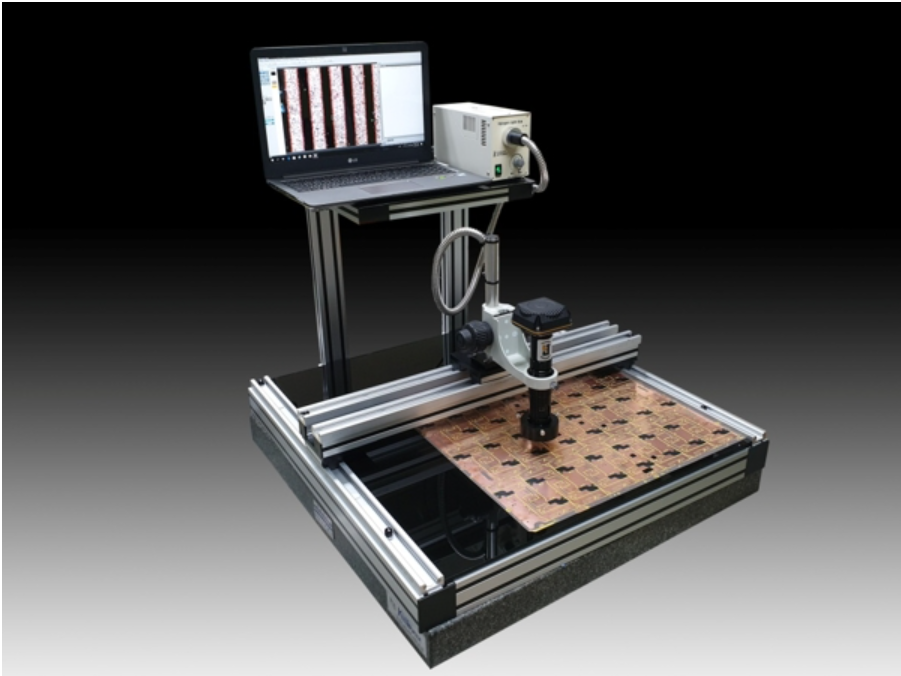

Kính Hiển Vi Đo Chiều Rộng Mạch (Circuit Width Microscope)
Kính hiển vi đo chiều rộng mạch là thiết bị chuyên dụng cho việc kiểm tra lỗ hở, đoản mạch, hình dạng mạch và các chi tiết khác của mạch in đã được tạo hình.
Tùy theo kích thước của bảng mạch PCB, có thể áp dụng bàn dịch chuyển XY với nhiều kích thước khác nhau. Thiết bị cho phép thu được hình ảnh độ phân giải cao, rõ nét và chính xác hơn nhiều so với các hệ thống độ phân giải thấp thông thường.
Với thiết kế dạng Zoom, người dùng có thể dễ dàng thay đổi độ phóng đại từ thấp đến cao. Hình ảnh với độ phân giải 3 Megapixel rõ ràng giúp giảm sai số đo lường, đồng thời bề mặt mẫu được quan sát chi tiết hơn.
Sử dụng cảm biến CMOS kích thước 1/2 inch, giúp mở rộng phạm vi quan sát trong một khung hình. Khoảng cách làm việc lớn 35mm cũng giúp hạn chế tối đa tình trạng trầy xước bề mặt mẫu trong quá trình thao tác.
Thông số kỹ thuật – Model: YJ-FPAM3M-5050
| Thông số | Chi tiết |
|---|---|
| Độ phóng đại | Dạng Zoom: 90X ~ 600X (Tùy chọn thêm ống kính: lên đến 2400X) |
| Bàn dịch chuyển XY | 750 x 750 x 500mm (Hành trình dịch chuyển: 500 x 500mm) |
| Điều khiển | Hỗ trợ bàn đạp chân (Foot Switch) |
| Kích thước bàn đỡ | Nhiều kích thước khác nhau tùy theo mẫu |
| Camera & Cảm biến ảnh | CMOS 1/2 inch, quét liên tục (progressive scan) Độ phân giải: 3MP, 5MP, 16MP (tùy theo camera) |
| Khoảng cách làm việc | 35mm (áp dụng với độ phóng đại 90x ~ 600x) |
| Nguồn sáng | Đèn halogen vòng 12V 100W |
Chức năng phần mềm phân tích hình ảnh:
-

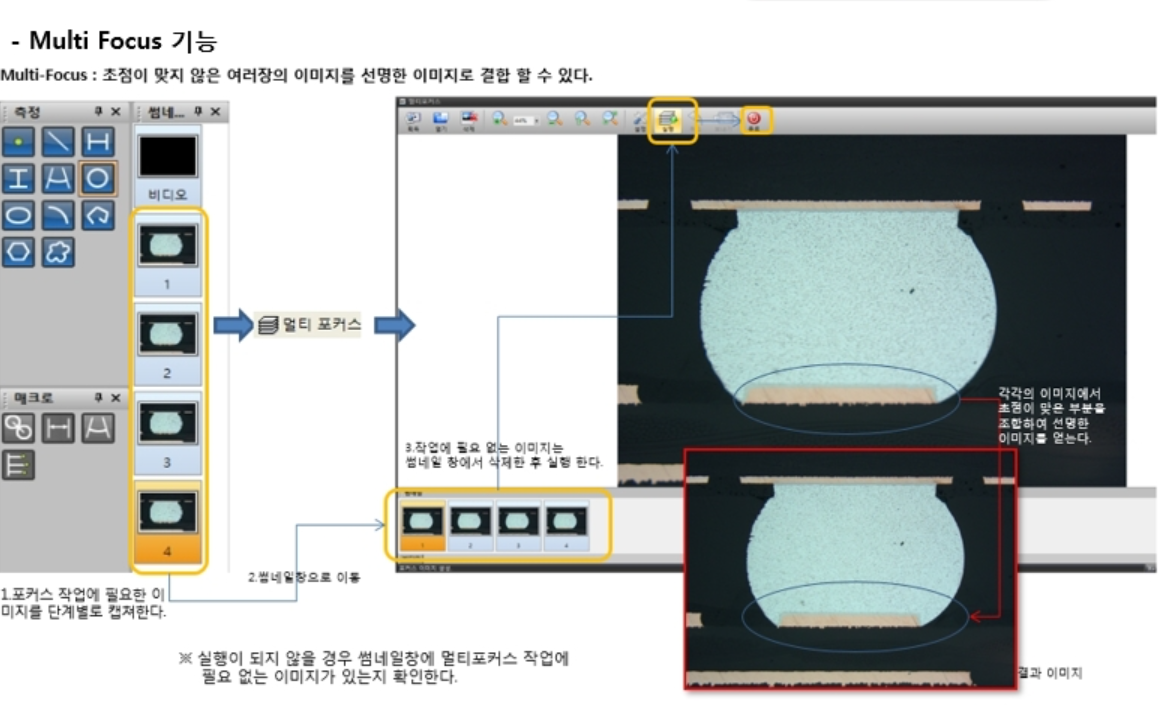

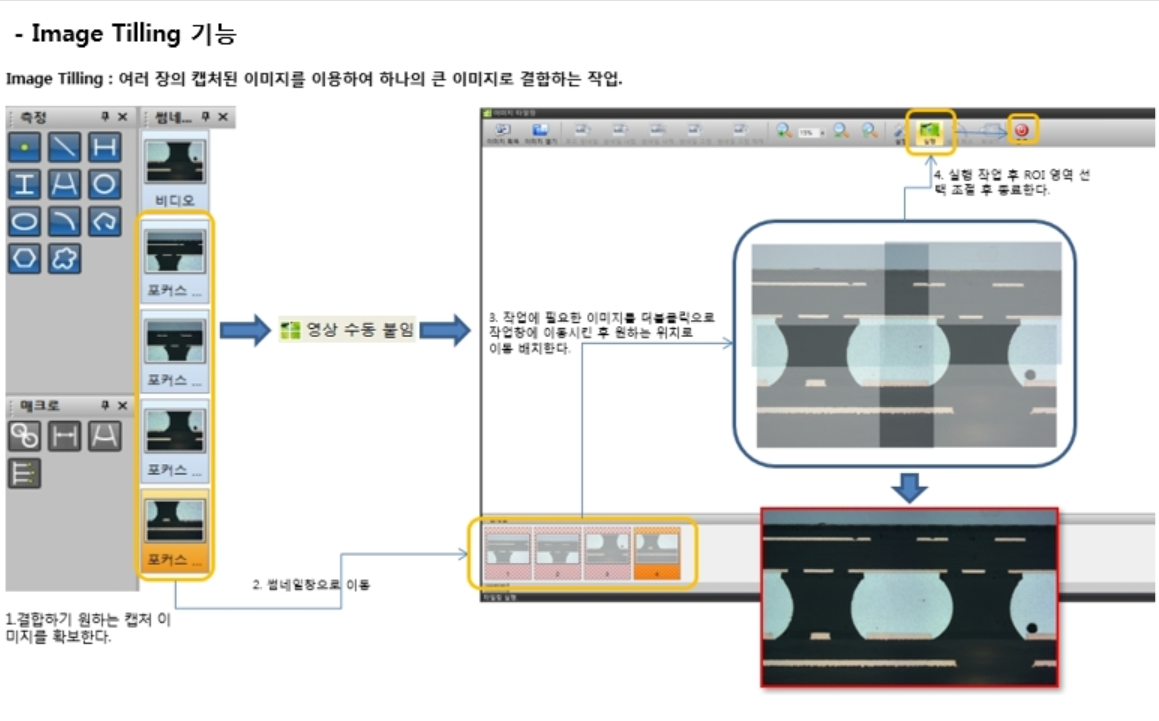

Chức năng ghép ảnh (Image Tiling) và Lấy nét đa điểm (Multi-Focus).
-
Hỗ trợ kéo thả (Drag & Drop) hình ảnh trực tiếp từ cửa sổ điều hướng vào phần mềm.
-
Lưu trữ hàng loạt các tập tin làm việc, đặt tên file tự động theo thứ tự mong muốn (có thể lưu theo lô sản xuất hoặc theo thời gian làm việc).
-

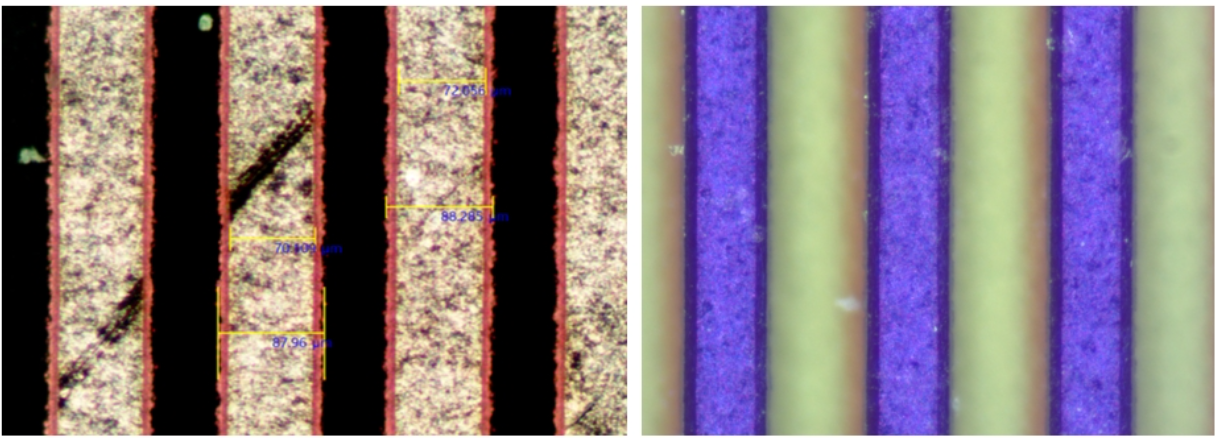

Đem lại hình ảnh sắc nét và chi tiết hơn khi sử dụng camera độ phân giải cao, thay thế cho các thiết bị đo chiều rộng mạch truyền thống.
